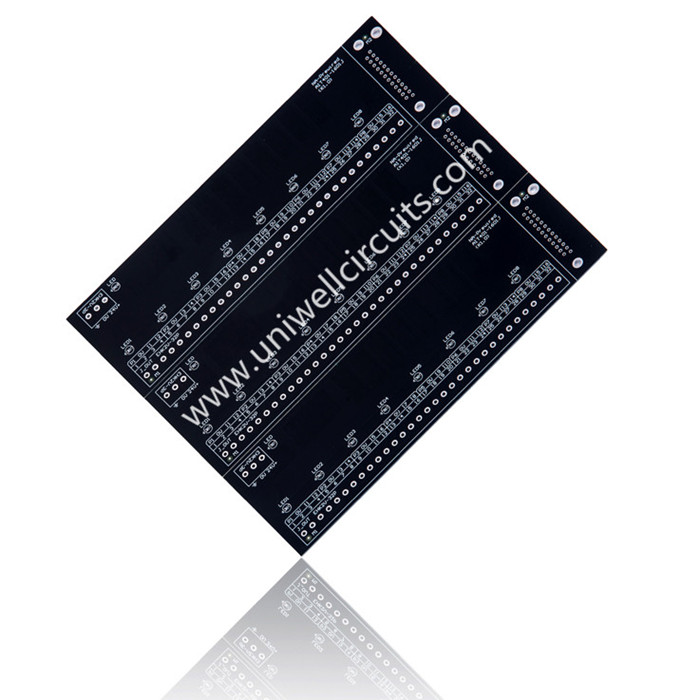

กระดาน Matrix black solder mask
1. ผลิตภัณฑ์อธิบาย
รายละเอียด:
ชั้น: 2
ความหนาของบอร์ด: 1.6 มม
การรักษาพื้นผิว: LF HASL
วัสดุ: FR4
ความกว้างของเส้น / เส้นแนวยาว: 10/10 มิลลิลิตร
รูมินิ: 0.81 มม
แผงวงจรเหล่านี้มีใช้กันอย่างแพร่หลายในด้านการสื่อสารเครือข่ายผลิตภัณฑ์ดิจิทัลการควบคุมอุตสาหกรรมการดูแลรักษาทางการแพทย์การบินและอวกาศการป้องกันและการทหารนอกจากนี้ยูนิเวอร์ยังมีหน้ากากประสานสำหรับหน้าปัดสีเขียว / ฟ้า / แดง / ดำ / เหลือง / ขาว ฟรี
2. ข้อมูล บริษัท

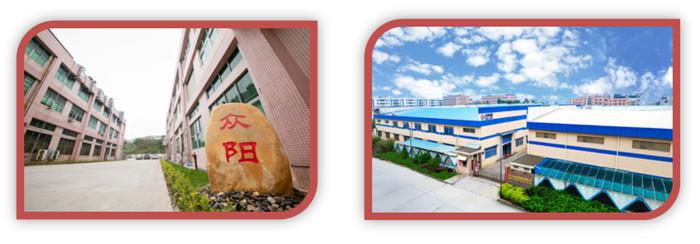

Uniwell Circuits Co. , Ltd ก่อตั้งขึ้นที่เมืองเซินเจิ้นประเทศจีนในเดือนเมษายน พ.ศ. 2550 Uniwell Circuits เป็น บริษัท เทคโนโลยีชั้นสูงที่เชี่ยวชาญด้านการออกแบบการพัฒนาการผลิตและการขาย PCBs แบบสองด้านและแบบมัลติเลเยอร์ เมื่อเปิดอย่างรวดเร็วต้นแบบปริมาณปานกลางและขนาดใหญ่ ด้วยอุปกรณ์ใหม่เอี่ยมและพื้นที่การผลิตรวมกว่า 10,000 ตารางเมตร Uniwell Circuits สามารถผลิต PCB ขนาด 2-32 ชั้นจำนวน 100,000 ตารางฟุตและส่งมอบได้กว่า 5000 ชนิดต่อเดือน เราสามารถผลิตสินค้าได้อย่างรวดเร็วเพื่อตอบสนองการจัดส่ง 24 ชั่วโมงสำหรับ PCB แบบสองด้าน 48 ชั่วโมงสำหรับ 4 ถึง 8 ชั้นและ 120 ชั่วโมงสำหรับ PCB 10 ชั้นหรือสูงกว่า เพื่อตอบสนองความต้องการของตลาดที่เพิ่มขึ้นเราได้สร้างโรงงานแห่งใหม่ขึ้นในเดือนตุลาคม พ.ศ. 2553 ซึ่งตั้งชื่อว่าโรงงาน Jiangmen ตั้งอยู่ที่เมือง Jianghai District Jiangmen ซึ่งออกแบบมาเฉพาะสำหรับปริมาณการผลิตขนาดเล็กถึงขนาดกลาง สิ่งอำนวยความสะดวก Jiangmen และเซินเจิ้นที่รวมกันได้พิสูจน์แล้วว่าเป็นไปตามข้อกำหนดทั้งหมดของลูกค้าของเราตั้งแต่ต้นแบบจนถึงการผลิตขนาดใหญ่
3. คุณจะเลือกสีไหน
เมื่อเลือกพารามิเตอร์สำหรับบอร์ดพิมพ์ของคุณหนึ่งในตัวเลือกที่คุณได้รับคือสีที่เลือกสำหรับเครื่องบัดกรี
พร้อมกับสีเขียวแบบดั้งเดิมมีคนอื่น ๆ เช่นสีแดงสีน้ำเงินสีเหลืองสีขาวและสีดำพร้อมใช้งานและบางครั้งไม่มีค่าใช้จ่ายเพิ่มเติม แต่คุณควรเลือกแบบไหน? มีข้อดีหรือข้อเสียในการเลือกสิ่งอื่นที่ไม่ใช่สีเขียวมาตรฐานหรือไม่? นี่เป็นคำถามที่ฉันหวังว่าจะได้รับคำตอบในบทสรุปสั้น ๆ เกี่ยวกับประสบการณ์ของฉัน
เนื่องจากตอนนี้ฉันมีแผงหลายแผ่นที่พิมพ์โดยใช้สี soldermask ทุกสีที่พร้อมใช้งานฉันจะอ่านแต่ละแผ่นด้วยภาพรวมคร่าวๆของดีและไม่ดี
สีเขียว
สีเขียว Bog-standard พร้อมด้วยซิลค์สกรีนสีขาว น่าเบื่อใช่มั้ย? บางทีสีเขียวอาจเป็นสีที่ดีที่สุดในทุกแง่มุม ความคมชัดระหว่างร่องรอยระนาบและพื้นที่ว่างอยู่ในระดับสูงเพื่อให้คุณสามารถตรวจสอบโต๊ะของคุณได้อย่างง่ายดายด้วยตาเปล่าเพื่อตรวจสอบข้อบกพร่องในการผลิต ซิลค์สกรีนสีขาวตัดกันได้ดีกับเครื่องบัดกรีและสารตกค้างจากฟลักซ์ช่วยทำความสะอาดได้ดี
อย่าเป็นอย่างรวดเร็วเพื่อยกเลิกสีเขียวเป็นสีของคุณเลือกเพราะถ้าเส้นทางของคณะกรรมการเป็นงานศิลปะแล้วสีเขียวก็อาจจะเป็นสีที่ดีที่สุดที่จะแสดงมันออก
สีแดง
ฉันชอบสีแดงมันเป็นตัวหนาและดูเป็นมืออาชีพ ความแตกต่างระหว่างร่องรอยเครื่องบินและพื้นที่ว่างเป็นสิ่งที่ดี แต่เห็นได้ชัดว่าต่ำกว่าบนกระดานสีเขียว การตรวจสอบรอยร่องรอยบนกระดานสำหรับข้อบกพร่องจะทำได้ดีที่สุดเมื่อมีการขยายภาพ Silkscreen โดดเด่นเหนือพื้นหลังสีแดงและสารตกค้างของฟลักซูนสามารถทำความสะอาดได้ดีเช่นเดียวกับบนกระดานสีเขียว
สีแดงสามารถดูเป็นตัวหนาและสะดุดตาแม้ว่าจะไม่เหมือนใครเพราะทุกคนกำลังทำมันอยู่วันนี้ ถ้าคุณต้องการเส้นทางที่สวยงามของคุณให้เป็นดาวของการแสดงแล้วสีเขียวยังคงเป็นทางออกที่ดีที่สุด
สีน้ำเงิน
สีฟ้าไม่สะอาดรวมทั้งสีแดงและสีเขียว เป็นสีเข้มมันมีแนวโน้มที่จะแสดงสิ่งสกปรกและถ้าคุณไม่ระวังแล้วคราบฟลักซ์สามารถดื้อดึงที่จะลบ
สีฟ้าอาจเป็นตัวเลือกที่ดีถ้าคุณไม่ใส่ใจเรื่องการแสดงร่องรอยบนกระดานหรือคุณต้องจับคู่สีกับการออกแบบ Arduino shield ของคุณกับโฮสต์ Arduino
สีดำ
ฉันไม่ทราบว่ามันเกี่ยวกับเงาสีดำที่ทำให้ฉันกลับมาและเลือกได้หรือไม่ ความคมชัดระหว่างร่องรอยเครื่องบินและพื้นที่ว่างเปล่าแทบไม่มีอยู่จริง การตรวจสอบบอร์ดไม่เพียง แต่ต้องใช้การขยายที่มีพลัง แต่คุณต้องปรับมุมให้พอดีกับเงาที่ร่องรอยเพิ่มขึ้นเล็กน้อยเหนือกระดาน ฝันร้ายที่จะตรวจสอบ
อย่างน้อยซิลค์สกรีนตัดกันได้ดี ในความเป็นจริงซิลค์สกรีนและแผ่นที่สวยมากทั้งหมดที่คุณสามารถเห็นบนกระดานโดยไม่ต้องเลนส์และแสงเพื่อช่วยให้คุณ ในขณะที่เขียนเฉพาะเงาดำสามารถใช้ได้ สีดำเย็นด้านบนยังไม่พร้อมใช้งานในบริการต้นแบบ
อันตรายอีกอย่างหนึ่งกับสีดำคือวิธีที่มันดูดซับความร้อนระหว่างการไหลย้อนกลับ คุณต้องลดระดับโปรไฟล์ลงหรือตรวจสอบให้แน่ใจว่าได้วางเซ็นเซอร์วัดอุณหภูมิไว้บนบอร์ดแล้ว นอกจากนี้ซิลค์สกรีนยังมีแนวโน้มที่จะเปลี่ยนเป็นสีน้ำตาลอ่อนในระหว่างการไหลเวียนซึ่งน่าจะเป็นเพราะคณะกรรมการภายใต้ความร้อนมาก
การทำความสะอาดเป็นเรื่องยากมากแน่นอน ไม่ใช่ว่าคราบฟลักซ์จะยากที่จะลบ; ก็ถ้าคุณเอียงกระดานแสงเพื่อดูเส้นทางของคุณแล้วคุณยังเห็นที่คราบทั้งหมดได้!
ด้านบวกและอาจเป็นเหตุผลว่าทำไมฉันจะกลับมาเป็นสีดำนั่นคือสีที่ดีที่สุดสำหรับการติดตั้งจอ LCD ไม่มีใครจะมองผ่านหน้าจอของคุณที่รายละเอียดเสียสมาธิเมื่อสีรองพื้นเป็นสีดำ
สีดำเป็นคนที่ยากที่จะรักและคุณต้องการจะละเว้นข้อบกพร่องทั้งหมดเสมอ ฉันต้องการจะบอกว่าฉันเการอยดำของฉันบัดกรี แต่มันดูดีเช่นพื้นหลังของหน้าจอ
ขาว
OK ฉันจะได้รับสิทธิออกและพูด; คุณต้องบ้าเพื่อต้องการตัวเลือก soldermask เงาสีขาว มีจริงๆไม่มีอะไรที่ดีเกี่ยวกับเรื่องนี้ ข้ออ้างของฉันคือการที่ฉันรู้ว่าบอร์ดนี้ไม่เคยเป็นเวอร์ชันสุดท้ายดังนั้นฉันคิดว่าฉันจะเลือกสีขาวเพียงเพื่อที่ฉันจะได้เห็นมันรู้ดีว่าฉันจะบ่นเกี่ยวกับเรื่องนี้ในภายหลัง
ถ้าคุณคิดว่า black soldermask ทำให้เส้นทางของคุณยากที่จะตรวจสอบแล้วคุณไม่ได้เห็นสีขาว ความคมชัดต่ำสุดของสี soldermask ทั้งหมดและแม้แต่เอียงไปยังแสงไม่สามารถแสดงร่องรอยได้อย่างถูกต้อง กล้องจุลทรรศน์ของฉันมีแสงเวที 45 °และแม้แต่ภายใต้ร่องรอยที่แทบจะมองไม่เห็น
การทำความสะอาดทำได้ยากเช่นเดียวกับที่คุณคาดหวัง ถ้าคุณสามารถได้รับสารตกค้างทั้งหมดออกแล้วคณะกรรมการสามารถดูดีมาก แต่สีขาวเพื่อให้คุณจริงๆต้องได้รับทุกจุดออกเพื่อให้ดูดี
ฉันพบว่ารูปลักษณ์โดยรวมของบอร์ดสร้างค่อนข้างแปลก เนื่องจากร่องรอยไม่สามารถมองเห็นได้ส่วนประกอบของคุณดูเหมือนว่าลอยอยู่ในทะเลสีขาว มันไม่ถูกต้อง บางทีถ้าบอร์ดของคุณมีความหนาแน่นมากจนพื้นที่ส่วนประกอบมีน้ำหนักเกินกว่าพื้นที่สีขาวคุณอาจดึงออกได้ ฉันยังคงเชื่อมั่น
ในด้านบวกซิลค์สกรีนสีดำตัดกันเช่นเดียวกับที่คุณคาดหวังสีดำบนพื้นขาวเพื่อให้งานศิลปะใด ๆ ที่คุณมีในชั้นซิลค์สกรีนจะโดดเด่นเป็นอย่างดี
BeagleBone น่าจะเป็นผลิตภัณฑ์ระดับมืออาชีพที่รู้จักกันดีที่สุดด้วย PCB สีขาวออกมีและในขณะที่ฉันไม่คิดว่ามันดูน่ากลัวฉันคิดว่ามันจะได้ดูดีขึ้นในสีที่แตกต่างกัน; สีฟ้าอาจจะดูดีที่สุดกับสิ่งที่เป็นสีดำและสีเงินบนมีการตั้งค่าออกอย่าง
สีเหลือง
ทำไมไม่มีใครเลือกสีเหลือง? ไม่เลวเลยจริงๆ ตกลงใช่สีของสีเหลืองหมาด ๆ และฉันพยายามปรับสีของภาพเพื่อแสดงให้ถูกต้อง แต่ถ้าจอภาพของคุณไม่ได้รับการปรับเทียบเช่นฉันแล้วภาพจะไม่แสดงอย่างถูกต้องฉันกลัว ใช้คำพูดของฉันมันเป็นประเภทที่มืดและ desaturated
ความคมชัดระหว่างเครื่องบินร่องรอยและช่องว่างสูงมาก ในความเป็นจริงสูงกว่าสีเขียวดังนั้นหากคุณมีเส้นทางที่สวยงามเพื่อแสดง (PCB ของคุณควรเป็นผลงานศิลปะ) สีเหลืองหมอกอาจเป็นทางเลือกที่เหมาะสมสำหรับคุณ
เกี่ยวกับข้อเสียเพียงอย่างเดียวคือซิลค์สกรีนสีขาวไม่แตกต่างกันดีกับบอร์ด ไม่เลวร้ายหากคุณไม่ได้ผลิตอะไรบางอย่างที่มีคำแนะนำจากผู้ใช้มากมายในฉลากหรือคุณไม่ได้ไปหางานศิลปะแฟนซีในชั้นซิลค์สกรีน ฉันต้องการเห็นตัวเลือกสำหรับซิลค์สกรีนสีดำกับ soldermask นี้ฉันคิดว่ามันจะทำงานได้ดีขึ้นสำหรับการออกแบบหลาย
ฉันพบว่าสีเหลืองเป็นสายลมในการทำความสะอาดไม่ยากกว่าสีเขียวหรือสีแดงและคราบแสงใด ๆ ที่ยังคงไม่โดดเด่น
โดยสรุปฉันรู้สึกประหลาดใจที่สีเหลืองไม่ใช่ตัวเลือกที่คนอื่น ๆ เลือกไว้ ฉันอาจจะไม่เป็นธรรม maligning มันโดยอ้างถึงมันเป็น 'มืด' บางที 'สีดำ' สีเหลืองจะเหมาะสมกว่า
ฉันหวังว่าสิ่งเหล่านี้สามารถช่วยคุณได้
