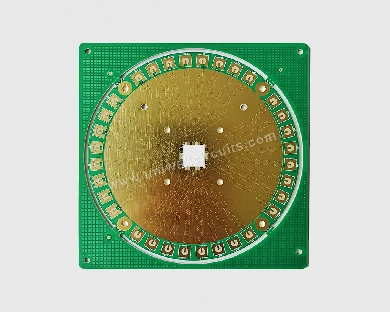

1, ฟังก์ชั่นหลักของการจัดเก็บข้อมูลและการคำนวณชิปบอร์ดทดสอบแบบบูรณาการ pcb
ชิปการจัดเก็บข้อมูลและการประมวลผลแบบผสานรวมได้ทำลายโหมดการแยกแบบเดิมของ "การประมวลผลการจัดการการจัดเก็บข้อมูล" ด้วยการผสานรวมหน่วยจัดเก็บข้อมูลและหน่วยประมวลผลอย่างล้ำลึก ข้อกำหนดในการทดสอบประกอบด้วยการตรวจสอบพลังการประมวลผลและความแม่นยำของหน่วยประมวลผล การทดสอบความเร็วในการอ่านและเขียนหน่วยจัดเก็บข้อมูล ความจุและความเสถียร รวมถึงการประเมินประสิทธิภาพการส่งข้อมูลและการควบคุมการใช้พลังงานในสถานะ "การทำงานร่วมกันของคอมพิวเตอร์จัดเก็บข้อมูล" ฟังก์ชั่นหลักของ pcb บอร์ดทดสอบชิปรวมการจัดเก็บข้อมูลและการคำนวณให้การสนับสนุนสำหรับข้อกำหนดการทดสอบข้างต้น รวมถึงสามด้านต่อไปนี้:
การถ่ายโอนสัญญาณ: บรรลุการเชื่อมต่อที่แม่นยำระหว่างพินของชิปจัดเก็บข้อมูลและชิปรวมการคำนวณและอุปกรณ์ทดสอบภายนอก ส่งผลการคำนวณ สถานะการจัดเก็บ และสัญญาณอื่น ๆ ที่ชิปส่งออกไปยังอุปกรณ์ทดสอบโดยไม่ผิดเพี้ยน และในขณะเดียวกันก็ส่งคำสั่งควบคุมที่ออกโดยอุปกรณ์ทดสอบไปยังชิป เพื่อตอบสนองต่อความต้องการสัญญาณความถี่สูงและการส่งข้อมูลแบบขนานของชิปจัดเก็บข้อมูลและการประมวลผลแบบรวม จำเป็นอย่างยิ่งที่จะต้องมั่นใจในความสมบูรณ์ของการส่งสัญญาณ และหลีกเลี่ยงการเบี่ยงเบนข้อมูลทดสอบที่เกิดจากการสะท้อนของสัญญาณและครอสทอล์ค
การรองรับแหล่งจ่ายไฟ: วงจรจ่ายไฟหลายวงจรได้รับการกำหนดค่าให้ตรงกับความต้องการแรงดันไฟฟ้าของโมดูลต่างๆ ของชิปจัดเก็บข้อมูลและการประมวลผลแบบรวม เพื่อตอบสนองต่อความแตกต่างของการใช้พลังงานในโหมดการทำงานที่แตกต่างกัน (โหมดการจัดเก็บข้อมูลเพียงอย่างเดียว โหมดการประมวลผลเพียงอย่างเดียว และโหมดการทำงานร่วมกันของการประมวลผลการจัดเก็บข้อมูล) ด้วยการปรับเค้าโครงระนาบพลังงานและการกำหนดค่าการกรองให้เหมาะสม สัญญาณรบกวนของแหล่งจ่ายไฟจะถูกระงับ เพื่อให้มั่นใจว่าแหล่งจ่ายไฟของชิปมีความเสถียรในระหว่างการทดสอบ และเพื่อหลีกเลี่ยงผลกระทบของความผันผวนของแหล่งจ่ายไฟต่อความถูกต้องของผลการทดสอบ
การปรับการทดสอบหลายสถานการณ์: ผสมผสานข้อกำหนดด้านประสิทธิภาพของชิปที่รวมอยู่ในการประมวลผลหน่วยความจำในการประมวลผลแบบ Edge, การใช้เหตุผลของ AI, ศูนย์ข้อมูลและสถานการณ์การใช้งานอื่นๆ, สำรองอินเทอร์เฟซการทดสอบและจุดขยาย และรองรับการทดสอบพารามิเตอร์หลาย-มิติ เช่น พลังการประมวลผลของชิป, การใช้พลังงาน, ความล่าช้า และแบนด์วิดธ์การจัดเก็บข้อมูล เข้ากันได้กับข้อกำหนดเฉพาะต่างๆ ของโมดูลการกระจายความร้อน โดยจำลองสถานะการทำงานของชิปภายใต้สภาวะการกระจายความร้อนที่แตกต่างกัน เพื่อให้มั่นใจว่าผลการทดสอบจะครอบคลุมสถานการณ์การใช้งานจริง
2, รับประกันประสิทธิภาพของการจัดเก็บและการคำนวณชิปบอร์ดทดสอบชิปรวม pcb
ความแม่นยำของข้อมูลการทดสอบสำหรับชิปรวมการจัดเก็บข้อมูลและการประมวลผลจะกำหนดโดยตรงว่าชิปนั้นตรงตามเป้าหมายการออกแบบหรือไม่ PCB ของบอร์ดทดสอบต้องเป็นไปตามข้อกำหนดของการทดสอบที่มีความแม่นยำสูง-และการทำงานที่มีความเสถียรสูงผ่านคุณลักษณะด้านประสิทธิภาพดังต่อไปนี้:
รับประกันความสมบูรณ์ของสัญญาณ: การส่งข้อมูลระหว่าง "การทำงานร่วมกันในการประมวลผลการจัดเก็บข้อมูล" ของชิปที่รวมการประมวลผลการจัดเก็บข้อมูลนั้นส่วนใหญ่เป็นสัญญาณคู่ขนานความเร็วสูง- หากสัญญาณลดทอนหรือเกิดความล่าช้าในการเดินสาย PCB จะทำให้เกิดการเบี่ยงเบนระหว่างสัญญาณที่ได้รับของอุปกรณ์ทดสอบและสัญญาณเอาท์พุตจริงของชิป ซึ่งส่งผลต่อการตัดสินประสิทธิภาพของชิป ดังนั้น PCB ของบอร์ดทดสอบจึงจำเป็นต้องใช้อุณหภูมิการเปลี่ยนสถานะคล้ายแก้วสูง สารตั้งต้นที่สูญเสียอิเล็กทริกต่ำ ควบคุมความยาวของร่องรอยและการจับคู่อิมพีแดนซ์ ลดการสะท้อนของสัญญาณและครอสทอล์ค และรับประกันความสมบูรณ์ของการส่งสัญญาณความเร็วสูง-
รับประกันความสมบูรณ์ของพลังงาน: ความผันผวนของกระแสทันทีที่สร้างขึ้นโดยหน่วยประมวลผลและหน่วยจัดเก็บข้อมูลของชิปที่รวมไว้ระหว่างการทำงาน หากพบกับความต้านทานสูงของระนาบกำลัง จะทำให้เกิดความผันผวนของแรงดันไฟฟ้า ส่งผลกระทบต่อความเสถียรของระดับลอจิกของชิป และอาจนำไปสู่การทำงานผิดพลาดของชิปในระหว่างการทดสอบ PCB ของบอร์ดทดสอบช่วยลดความต้านทานของพลังงาน ลดเสียงรบกวนจากพลังงาน และรับประกันการจ่ายไฟของชิปที่เสถียรโดยการเพิ่มพื้นที่ระนาบกำลัง ปรับแต่งเค้าโครงของระนาบกำลังและระนาบกราวด์
การรับประกันเสถียรภาพทางกล: ในระหว่างขั้นตอนการทดสอบ จำเป็นต้องประกอบและถอดชิ้นส่วน PCB ของบอร์ดทดสอบหลายครั้งด้วยฟิกซ์เจอร์ทดสอบและแผงระบายความร้อนของชิป และอาจเผชิญกับการเปลี่ยนแปลงของอุณหภูมิ เพื่อหลีกเลี่ยงการแตกร้าวที่จุดเชื่อมและการแตกหักของสายไฟที่เกิดจากความแข็งแรงของโครงสร้างของบอร์ดไม่เพียงพอ จำเป็นต้องใช้พื้นผิวที่หนา เพิ่มเฟรมเสริมหรือโครงสร้างรองรับโลหะ และเลือกวัสดุต้านทานการบัดกรีที่ทนต่ออุณหภูมิสูง-และแผ่นเพื่อให้แน่ใจว่าเสถียรภาพทางกลของบอร์ดภายใต้การทำงานบ่อยครั้งและการเปลี่ยนแปลงอุณหภูมิ
3, จุดกระบวนการสำคัญของการจัดเก็บและการคำนวณชิปบอร์ดทดสอบแบบบูรณาการ pcb
กระบวนการผลิตของ pcb บอร์ดทดสอบชิปแบบรวมการจัดเก็บข้อมูลและการคำนวณส่งผลโดยตรงต่อความน่าเชื่อถือในการทดสอบ ในระหว่างการผลิตและการใช้งานจำนวนมาก ขั้นตอนกระบวนการต่อไปนี้จำเป็นต้องได้รับการควบคุมอย่างระมัดระวัง:
กระบวนการแพด: เพื่อตอบสนองต่อลักษณะการเว้นวรรคพินขนาดเล็กของบรรจุภัณฑ์ที่มีความหนาแน่นสูง-ของชิปที่บูรณาการในการจัดเก็บและการประมวลผล จำเป็นต้องมีการควบคุมความเบี่ยงเบนของขนาดแพดอย่างเข้มงวด และใช้กระบวนการรักษาพื้นผิว เช่น-การพ่นดีบุกไร้สารตะกั่วหรือการสะสมทองคำ กระบวนการแช่ทองสามารถปรับปรุงความต้านทานการเกิดออกซิเดชันของแพดและความน่าเชื่อถือในการเชื่อมต่อ หลีกเลี่ยงการสัมผัสที่ไม่ดีระหว่างชิปและบอร์ดที่เกิดจากการเกิดออกซิเดชันของแพด และรับประกันความเสถียรของการส่งสัญญาณและแหล่งจ่ายไฟ
ผ่านกระบวนการ: เพื่อให้เกิดการเดินสายหลาย-ชั้น จำเป็นต้องเชื่อมต่อสัญญาณและพลังงานระหว่างชั้นต่างๆ ผ่านทางจุดเชื่อมต่อ สำหรับการกำหนดเส้นทางสัญญาณความเร็วสูง- การเหนี่ยวนำปรสิตและความจุผ่านจุดแวะอาจส่งผลต่อความสมบูรณ์ของสัญญาณ ควรใช้รูบอดและรูฝังแทนจุดแวะแบบเดิม เพื่อลดการรบกวนจากจุดผ่านสัญญาณ และลดความหนาของบอร์ด จำเป็นต้องควบคุมเส้นผ่านศูนย์กลางของรูทะลุ-และความหนาของผนังอย่างเคร่งครัด เพื่อหลีกเลี่ยงการทดสอบการหยุดชะงักที่เกิดจากค่าการนำไฟฟ้าของรูทะลุ-ต่ำ
กระบวนการทดสอบ: ต้องมีการตรวจสอบรูปลักษณ์และการทดสอบประสิทธิภาพทางไฟฟ้าก่อนออกจากโรงงาน การตรวจสอบลักษณะภายนอกจำเป็นต้องตรวจสอบข้อบกพร่อง เช่น รอยขีดข่วนบนพื้นผิวของบอร์ด การหลุดของหน้ากากประสาน และการเสียรูปของแผ่นบัดกรี การทดสอบประสิทธิภาพทางไฟฟ้าจะตรวจสอบการจับคู่การนำไฟฟ้า ฉนวน และอิมพีแดนซ์ของตัวบอร์ดผ่านอุปกรณ์ระดับมืออาชีพ เพื่อตอบสนองต่อข้อกำหนดการทดสอบสำหรับการจัดเก็บข้อมูลแบบรวมและชิปประมวลผล จำเป็นต้องดำเนินการทดสอบ-สภาพแวดล้อมที่มีอุณหภูมิสูงและความชื้นสูง และการทดสอบการสั่นสะเทือนเพื่อตรวจสอบความน่าเชื่อถือของบอร์ดในสถานการณ์การใช้งานระยะยาว- และรับประกันประสิทธิภาพที่เสถียรในระหว่างรอบการทดสอบ
