ความแม่นยำของแผงวงจรพิมพ์

ความแม่นยำของแผงวงจรพิมพ์ซึ่งเป็นตัวบ่งชี้สำคัญในการวัดคุณภาพและประสิทธิภาพของแผงวงจรพิมพ์ มีผลกระทบอย่างมากต่อวิถีการพัฒนาของอุตสาหกรรมอิเล็กทรอนิกส์ ตั้งแต่สมาร์ทโฟนและคอมพิวเตอร์ไปจนถึงอุปกรณ์การบินและอวกาศและเครื่องมือทางการแพทย์ อุปกรณ์อิเล็กทรอนิกส์เกือบทั้งหมดพึ่งพาแผงวงจรพิมพ์ที่มีความแม่นยำสูง- เพื่อให้มั่นใจถึงการทำงานที่มีเสถียรภาพและประสิทธิภาพที่ดี

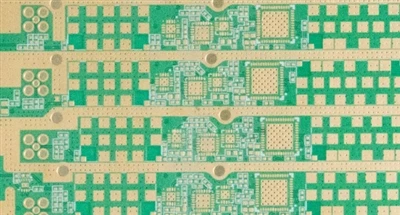

1 ความสำคัญที่สำคัญของความแม่นยำในแผงวงจรพิมพ์

(1) รับประกันประสิทธิภาพทางไฟฟ้าที่มั่นคง

แผงวงจรพิมพ์ที่มีความแม่นยำสูงสามารถควบคุมความกว้าง ระยะห่าง รวมถึงตำแหน่งและขนาดของจุดแวะบนวงจรได้อย่างแม่นยำ ในวงจรความถี่สูง- การเบี่ยงเบนของเส้นเล็กน้อยอาจทำให้เกิดความไม่ตรงกันของอิมพีแดนซ์ระหว่างการส่งสัญญาณ ทำให้เกิดปัญหา เช่น การสะท้อนของสัญญาณและการลดทอน ซึ่งส่งผลกระทบร้ายแรงต่อความสมบูรณ์ของสัญญาณ

(2) เพิ่มความน่าเชื่อถือของอุปกรณ์อิเล็กทรอนิกส์

ความแม่นยำของแผงวงจรที่แม่นยำสามารถลดความน่าจะเป็นของข้อผิดพลาด เช่น การลัดวงจรของวงจรและวงจรเปิดได้อย่างมีประสิทธิภาพ เมื่อหมุดของส่วนประกอบต่างๆ จับคู่อย่างแม่นยำกับแผ่นบัดกรีบนแผงวงจร คุณภาพการบัดกรีจะได้รับการรับประกันและสามารถทนต่อ-กระแสกระแทกและการสั่นสะเทือนทางกลในระยะยาวได้ ในด้านอิเล็กทรอนิกส์ยานยนต์ ความถูกต้องของแผงวงจรพิมพ์สำหรับชุดควบคุมเครื่องยนต์เป็นสิ่งสำคัญ ในระหว่างขั้นตอนการขับขี่ รถยนต์จะต้องเผชิญกับปัจจัยด้านสิ่งแวดล้อมที่ซับซ้อน เช่น การสั่นสะเทือนและการเปลี่ยนแปลงของอุณหภูมิ แผงวงจรพิมพ์ที่มีความแม่นยำสูงสามารถรับประกันการเชื่อมต่อวงจรภายในของ ECU ที่มีเสถียรภาพ ทำให้เครื่องยนต์อยู่ในสถานะการทำงานที่ดีที่สุด หลีกเลี่ยงการทำงานของเครื่องยนต์ที่ผิดปกติที่เกิดจากความล้มเหลวของแผงวงจร และมั่นใจในความปลอดภัยและเสถียรภาพในการขับขี่

(3) ส่งเสริมกระบวนการย่อขนาดของอุปกรณ์อิเล็กทรอนิกส์

ด้วยการพัฒนาผลิตภัณฑ์อิเล็กทรอนิกส์ไปสู่การย่อขนาดและน้ำหนักเบา ได้มีการหยิบยกข้อกำหนดที่สูงขึ้นสำหรับการบูรณาการแผงวงจรพิมพ์ การสร้างวงจรที่มีความแม่นยำสูงและการประมวลผลรูช่วยให้ส่วนประกอบและวงจรที่ซับซ้อนมากขึ้นสามารถรองรับได้ในพื้นที่จำกัด ตัวอย่างเช่น สมาร์ทวอทช์มีพื้นที่ภายในที่จำกัดมาก แต่ต้องมีการบูรณาการโมดูลการทำงานหลายอย่างเข้าด้วยกัน เช่น การสื่อสาร การวางตำแหน่ง การตรวจสอบอัตราการเต้นของหัวใจ ฯลฯ ด้วยการใช้แผงวงจรพิมพ์ที่มีความแม่นยำสูง- ทำให้สามารถประมวลผลเส้นละเอียดและจุดเล็กๆ ได้ สร้างระบบวงจรที่ซับซ้อนและแม่นยำระหว่างตารางนิ้ว ตอบสนองความต้องการสองประการคือประสิทธิภาพสูงและการย่อขนาดสำหรับสมาร์ทวอทช์

2 ปัจจัยหลายประการที่ส่งผลต่อความถูกต้องของแผงวงจรพิมพ์

(1) ข้อจำกัดด้านความแม่นยำของอุปกรณ์การผลิต

อุปกรณ์ขุดเจาะ: อุปกรณ์ขุดเจาะเชิงกลแบบดั้งเดิมมีข้อจำกัดบางประการในด้านเส้นผ่านศูนย์กลางของดอกสว่านและความแม่นยำในการเจาะ โดยทั่วไปแล้ว รูรับแสงขั้นต่ำของการเจาะเชิงกลธรรมดาสามารถเข้าถึงได้ประมาณ 0.2 มม. โดยมีความแม่นยำของรูรับแสงอยู่ที่ ± 0.05 มม. เมื่อจำเป็นต้องตัดเฉือนรูที่มีเส้นผ่านศูนย์กลางเล็กกว่า (เช่น รูที่มีเส้นผ่านศูนย์กลางต่ำกว่า 0.1 มม.) ดอกสว่านมีแนวโน้มที่จะสึกหรอ แตกหัก และปัญหาอื่นๆ ส่งผลให้ตำแหน่งเบี่ยงเบนของรูเพิ่มขึ้น แม้ว่าเทคโนโลยีการเจาะด้วยเลเซอร์จะสามารถบรรลุการประมวลผลรูรับแสงที่เล็กลงด้วยความแม่นยำ ± 0.01 มม. หรือสูงกว่านั้น แต่ต้นทุนอุปกรณ์ก็สูงและประสิทธิภาพการประมวลผลค่อนข้างต่ำ

อุปกรณ์การพิมพ์หิน: การพิมพ์หินเป็นกระบวนการที่สำคัญในการถ่ายโอนรูปแบบวงจรไปยังลามิเนตที่หุ้มด้วยทองแดง- ความละเอียดของอุปกรณ์การพิมพ์หินจะกำหนดความกว้างและระยะห่างของเส้นขั้นต่ำที่สามารถผลิตได้ ตัวอย่างเช่น ความละเอียดของอุปกรณ์การพิมพ์หินทั่วไปอาจอยู่ที่ประมาณ 10 μm ซึ่งเป็นเรื่องยากที่จะตอบสนองความต้องการในการประมวลผลของแผงวงจรพิมพ์ที่มีความแม่นยำสูง-สำหรับ 3 μm หรือเส้นที่ละเอียดกว่านั้นด้วยซ้ำ อุปกรณ์การพิมพ์หินระดับไฮเอนด์ เช่น อุปกรณ์การพิมพ์หินอัลตราไวโอเลตขั้นรุนแรง สามารถให้ความละเอียดระดับนาโนเมตรได้ แต่ราคาอุปกรณ์มีราคาแพงมากและเกณฑ์ทางเทคนิคก็สูงมาก ปัจจุบันมีการนำไปใช้ในองค์กรการผลิตแผงวงจรพิมพ์ขั้นสูงเพียงไม่กี่แห่งเท่านั้น

(2) ความผันผวนในลักษณะของวัตถุดิบ

ลามิเนตเคลือบทองแดง: ความเรียบและค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อนของลามิเนตเคลือบทองแดงมีผลกระทบอย่างมากต่อความแม่นยำของแผงวงจรพิมพ์ ในระหว่างการประมวลผลที่อุณหภูมิสูง- หากค่าสัมประสิทธิ์การขยายตัวทางความร้อนของแผ่นทองแดง-ที่หุ้มไม่เสถียร จะทำให้บอร์ดเสียรูป ส่งผลให้เกิดความเบี่ยงเบนในวงจรและตำแหน่งรู ตัวอย่างเช่น ลามิเนตหุ้มทองแดง-ต้นทุนต่ำ-บางชนิดมีค่าสัมประสิทธิ์การขยายตัวเนื่องจากความร้อนสูง ในขั้นตอนการกดแผ่นหลาย- เนื่องจากการขยายและการหดตัวที่ไม่สอดคล้องกันของแต่ละชั้นของแผ่น จึงเป็นเรื่องง่ายที่จะทำให้เกิดการวางแนวที่ไม่ตรงระหว่างชั้น ซึ่งส่งผลต่อความแม่นยำโดยรวม ลามิเนตหุ้มทองแดง-คุณภาพสูง เช่น ที่ทำจากวัสดุประสิทธิภาพสูง- เช่น โพลิอิไมด์ มีค่าสัมประสิทธิ์การขยายตัวจากความร้อนต่ำและเสถียร ซึ่งสามารถลดการสูญเสียความแม่นยำที่เกิดจากการเสียรูปเนื่องจากความร้อนได้อย่างมีประสิทธิภาพ

ฟอยล์ทองแดง: ไม่สามารถละเลยความสม่ำเสมอของความหนาของฟอยล์ทองแดงได้ หากมีการเบี่ยงเบนในความหนาของฟอยล์ทองแดง ในระหว่างกระบวนการกัด ส่วนที่หนากว่าอาจไม่ถูกกัดทั้งหมด ในขณะที่ส่วนที่บางกว่าอาจถูกกัดมากเกินไป ส่งผลให้ความกว้างของวงจรไม่สอดคล้องกัน และส่งผลต่อประสิทธิภาพของวงจร นอกจากนี้ แรงยึดเกาะระหว่างฟอยล์ทองแดงกับซับสเตรตไม่เพียงพอ ซึ่งอาจนำไปสู่การลอกฟอยล์ทองแดงในระหว่างการประมวลผลในภายหลัง และยังสร้างความเสียหายต่อความแม่นยำของแผงวงจรด้วย

(3) ความท้าทายที่ซับซ้อนของกระบวนการผลิต

กระบวนการแกะสลัก: การแกะสลักเป็นกระบวนการกำจัดชั้นทองแดงที่ไม่จำเป็นออกเพื่อสร้างรูปแบบวงจร ความเข้มข้น อุณหภูมิ เวลาในการกัด และความสม่ำเสมอของสเปรย์ของอุปกรณ์การกัดของสารละลายการกัดล้วนส่งผลต่อความแม่นยำในการกัด ถ้าความเข้มข้นของสารละลายกัดกรดสูงเกินไปหรือใช้เวลากัดนานเกินไป จะทำให้เกิดการกัดวงจรมากเกินไป และส่งผลให้เส้นกว้างบางลง ในทางตรงกันข้าม หากการแกะสลักไม่เพียงพอ ทองแดงส่วนเกินจะยังคงอยู่ ทำให้เกิดการลัดวงจรในวงจร ยิ่งไปกว่านั้น ในระหว่างกระบวนการกัดกรดของบอร์ดหลาย- เนื่องจากระดับการสัมผัสกันระหว่างแต่ละชั้นของฟอยล์ทองแดงกับสารละลายกัดกรดนั้น การกัดที่ไม่สม่ำเสมอมีแนวโน้มที่จะเกิดขึ้นมากขึ้น ซึ่งส่งผลต่อความสอดคล้องความถูกต้องแม่นยำของแต่ละชั้นของวงจร

กระบวนการชุบด้วยไฟฟ้า: ในระหว่างกระบวนการชุบด้วยไฟฟ้าของรูและวงจร จำเป็นต้องตรวจสอบให้แน่ใจว่าสารละลายการชุบสามารถวางโลหะบนผนังรูและพื้นผิววงจรอย่างสม่ำเสมอเพื่อสร้างชั้นสื่อกระแสไฟฟ้าที่ดี สำหรับรูชุบที่มีรูรับแสงขนาดเล็ก ความลื่นไหลของสารละลายการชุบและการแพร่กระจายของไอออนโลหะอาจมีจำกัด ซึ่งอาจนำไปสู่การเคลือบบนผนังรูที่ไม่สม่ำเสมอ และส่งผลต่อประสิทธิภาพการเชื่อมต่อทางไฟฟ้า นอกจากนี้ การกระจายความหนาแน่นกระแสที่ไม่สม่ำเสมอในระหว่างกระบวนการชุบด้วยไฟฟ้ายังอาจทำให้ความหนาของชั้นเคลือบไม่สอดคล้องกัน ซึ่งจะส่งผลต่อความแม่นยำและความน่าเชื่อถือของแผงวงจรอีกด้วย

3 กลยุทธ์ที่เป็นนวัตกรรมในการปรับปรุงความถูกต้องของแผงวงจรพิมพ์

(1) การลงทุนและการอัพเกรดอุปกรณ์การผลิตขั้นสูง

การใช้อุปกรณ์เจาะที่มีความแม่นยำสูง-: บริษัทผู้ผลิตแผงวงจรพิมพ์ได้นำอุปกรณ์เจาะที่มีฟังก์ชันตั้งศูนย์กลางอัตโนมัติมาใช้ ซึ่งจะตรวจสอบตำแหน่งและท่าทางของดอกสว่านแบบเรียลไทม์ผ่านเซ็นเซอร์ที่มีความแม่นยำสูง- ปรับพารามิเตอร์การเจาะโดยอัตโนมัติ และลดการเบี่ยงเบนของตำแหน่งรูได้อย่างมีประสิทธิภาพ

การวิจัยและการแนะนำอุปกรณ์การพิมพ์หินที่มีความละเอียดสูง-: เพื่อทลายข้อจำกัดของความละเอียดในการพิมพ์หิน องค์กรต่างๆ ได้เพิ่มการลงทุนในการวิจัยและพัฒนาอุปกรณ์การพิมพ์หินที่มีความละเอียดสูง- อุปกรณ์การพิมพ์หินที่พัฒนาโดยองค์กรอย่างอิสระนั้นใช้ระบบออปติคัลขั้นสูงและเทคโนโลยีการจดจำภาพ ซึ่งสามารถให้ความละเอียดของเส้นต่ำกว่า 5 μm ในเวลาเดียวกัน เราได้แนะนำอุปกรณ์การพิมพ์หินขั้นสูงจากต่างประเทศ เช่น อุปกรณ์การพิมพ์หินอัลตราไวโอเลตระดับลึก ซึ่งมีความละเอียดประมาณ 2 μ m ซึ่งช่วยเพิ่มความแม่นยำของการผลิตวงจรแผงวงจรพิมพ์ได้อย่างมาก และให้การสนับสนุนอย่างมากสำหรับการผลิตแผงวงจรพิมพ์ที่มีความหนาแน่นสูงและ-ประสิทธิภาพสูง

(2) การควบคุมคุณภาพวัตถุดิบอย่างเข้มงวด

การเลือกและการปรับแต่งลามิเนตเคลือบทองแดง-: บริษัทผู้ผลิตแผงวงจรพิมพ์ทำงานอย่างใกล้ชิดกับซัพพลายเออร์ลามิเนตเคลือบทองแดง- เพื่อเลือกหรือปรับแต่งลามิเนตเคลือบทองแดง-ที่เหมาะสมโดยอิงตามข้อกำหนดด้านความแม่นยำของผลิตภัณฑ์ต่างๆ สำหรับสถานการณ์การใช้งานที่มีความแม่นยำสูง- ขอแนะนำให้เลือกลามิเนตหุ้มทองแดง-ที่มีค่าสัมประสิทธิ์การขยายตัวทางความร้อนต่ำและความเรียบสูง ตัวอย่างเช่น ในการผลิตแผงวงจรพิมพ์ในอุตสาหกรรมการบินและอวกาศ มักใช้ลามิเนตหุ้มทองแดง-ที่มีโพลีเตตราฟลูออโรเอทิลีน โดยมีค่าสัมประสิทธิ์การขยายตัวทางความร้อนผันผวนภายในช่วงที่น้อยมาก ซึ่งสามารถตอบสนองข้อกำหนดที่เข้มงวดสำหรับความแม่นยำของแผงวงจรในสภาพแวดล้อมที่มีอุณหภูมิสูงมาก ในเวลาเดียวกัน เราจะเสริมการตรวจสอบลามิเนตเคลือบทองแดง-ที่เข้ามา และทดสอบตัวชี้วัดประสิทธิภาพต่างๆ ของบอร์ดอย่างเคร่งครัดผ่านอุปกรณ์ทดสอบที่มีความแม่นยำสูง- เพื่อให้มั่นใจในคุณภาพที่เสถียรและเชื่อถือได้ของลามิเนตเคลือบทองแดง-แต่ละชุด

การเพิ่มประสิทธิภาพคุณภาพฟอยล์ทองแดง: เลือกฟอยล์ทองแดงคุณภาพสูง-และมีความหนาสม่ำเสมอ และตรวจสอบกระบวนการผลิตฟอยล์ทองแดงอย่างเคร่งครัด สถานประกอบการผลิตฟอยล์ทองแดงบางแห่งใช้กระบวนการอิเล็กโทรไลต์ขั้นสูงและอุปกรณ์รีดที่มีความแม่นยำสูง-เพื่อผลิตฟอยล์ทองแดงที่มีความทนทานต่อความหนาที่ควบคุมภายใน ± 0.5 μm ทำให้เกิดวัตถุดิบคุณภาพสูง-สำหรับการผลิตแผงวงจรพิมพ์ นอกจากนี้ การปรับปรุงกระบวนการยึดเหนี่ยวระหว่างฟอยล์ทองแดงกับซับสเตรต เช่น การใช้เทคนิคการรักษาพื้นผิวแบบพิเศษ ช่วยเพิ่มการยึดเกาะระหว่างฟอยล์ทองแดงกับซับสเตรตได้ ช่วยลดปัญหาความแม่นยำที่เกิดจากการลอกของฟอยล์ทองแดงระหว่างการประมวลผล

(3) การจัดการกระบวนการผลิตอย่างประณีต

การเพิ่มประสิทธิภาพกระบวนการกัด: ด้วยการสร้างแบบจำลองกระบวนการกัดที่แม่นยำ รวมกับระบบการตรวจสอบแบบเรียลไทม์และการควบคุมผลป้อนกลับ จะทำให้สามารถควบคุมกระบวนการกัดได้อย่างแม่นยำ ตัวอย่างเช่น การใช้อุปกรณ์ตรวจจับแบบออนไลน์เพื่อตรวจสอบพารามิเตอร์ เช่น ความเข้มข้น อุณหภูมิ และอัตราการแกะสลักของโซลูชันการกัดแบบเรียลไทม์ ปรับปริมาณการเติมและเวลาการกัดของสารละลายการกัดโดยอัตโนมัติตามข้อมูลการตรวจสอบ เพื่อให้มั่นใจถึงความเสถียรและความสม่ำเสมอของกระบวนการกัด ในเวลาเดียวกัน การพัฒนาสูตรโซลูชันการแกะสลักใหม่และกระบวนการแกะสลัก เช่น การใช้เทคโนโลยีการแกะสลักแบบพัลส์ สามารถลดการกัดด้านข้างได้อย่างมีประสิทธิภาพในระหว่างกระบวนการแกะสลัก ปรับปรุงความชัดเจนของขอบและความแม่นยำของวงจร

การปรับปรุงกระบวนการชุบด้วยไฟฟ้า: เพื่อตอบสนองต่อที

ปัญหาของรูชุบรูรับแสงขนาดเล็ก มีการใช้เทคโนโลยีขั้นสูง เช่น การชุบด้วยไฟฟ้าแบบพัลส์และการชุบด้วยไฟฟ้าด้วยอัลตราโซนิคช่วย การชุบด้วยไฟฟ้าแบบพัลส์จะควบคุมสถานะเปิด/ปิดของกระแสไฟฟ้า ช่วยให้ไอออนของโลหะในสารละลายการชุบเกาะตัวกันบนผนังรูอย่างสม่ำเสมอมากขึ้น ซึ่งช่วยปรับปรุงความสม่ำเสมอของการเคลือบบนผนังรูได้อย่างมีประสิทธิภาพ การชุบด้วยไฟฟ้าด้วยความช่วยเหลือด้วยอัลตราโซนิกใช้เอฟเฟกต์คาวิเทชันของคลื่นอัลตราโซนิกเพื่อเพิ่มความลื่นไหลของสารละลายการชุบและความสามารถในการแพร่กระจายของไอออนของโลหะ ซึ่งจะช่วยปรับปรุงคุณภาพการชุบด้วยไฟฟ้าของรูชุบที่มีเส้นผ่านศูนย์กลางเล็ก- นอกจากนี้ การเพิ่มประสิทธิภาพการออกแบบโครงสร้างของอุปกรณ์การชุบด้วยไฟฟ้าทำให้มั่นใจได้ว่าความหนาแน่นของกระแสไฟฟ้าจะกระจายเท่าๆ กันทั่วทั้งพื้นที่การชุบด้วยไฟฟ้า ส่งผลให้ความหนาของชั้นเคลือบมีความสม่ำเสมอ และปรับปรุงความแม่นยำและความน่าเชื่อถือของแผงวงจร
