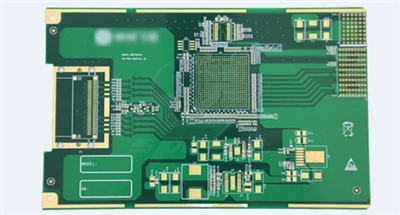

ในฐานะตัวพาพื้นฐานสำหรับการเชื่อมต่อทางไฟฟ้าของชิ้นส่วนอิเล็กทรอนิกส์ ความน่าเชื่อถือของ PCB จะกำหนดความเสถียรและอายุการใช้งานของระบบอิเล็กทรอนิกส์ทั้งหมดโดยตรง ตั้งแต่อุปกรณ์การบินและอวกาศที่ซับซ้อนไปจนถึงผลิตภัณฑ์อิเล็กทรอนิกส์สำหรับผู้บริโภคทั่วไป ความน่าเชื่อถือของ PCB เป็นกุญแจสำคัญในการรับประกันการทำงานปกติของอุปกรณ์ เพื่อให้ PCB มีความน่าเชื่อถือสูง จำเป็นต้องควบคุมหลายๆ ด้านอย่างครอบคลุม เช่น การเลือกวัสดุ การเพิ่มประสิทธิภาพการออกแบบ การควบคุมกระบวนการผลิต และการตรวจสอบคุณภาพ
1 วัสดุคุณภาพสูงวางรากฐานที่เชื่อถือได้
วัตถุดิบของ pcb มีผลกระทบอย่างเด็ดขาดต่อความน่าเชื่อถือ เนื่องจากเป็นวัสดุหลักของ PCB ประสิทธิภาพของลามิเนตเคลือบทองแดง-จึงเป็นสิ่งสำคัญ การเลือกลามิเนตเคลือบทองแดง-ที่มีอุณหภูมิการเปลี่ยนสถานะคล้ายแก้วสูงสามารถปรับปรุงความต้านทานความร้อนของแผงวงจรพิมพ์ได้อย่างมีประสิทธิภาพ ทำให้สามารถรักษาคุณสมบัติทางกายภาพและทางไฟฟ้าได้อย่างมีเสถียรภาพแม้ในสภาพแวดล้อมที่มีอุณหภูมิสูง โดยหลีกเลี่ยงปัญหาต่างๆ เช่น การเสียรูปของพื้นผิวและการหลุดล่อนที่เกิดจากการเปลี่ยนแปลงของอุณหภูมิ ตัวอย่างเช่น ในสาขาที่มีข้อกำหนดด้านความน่าเชื่อถือสูง เช่น อิเล็กทรอนิกส์ในยานยนต์และการควบคุมทางอุตสาหกรรม มักใช้ลามิเนตเคลือบทองแดง-ที่มีค่า Tg สูงกว่า 170 องศา ในเวลาเดียวกัน ค่าคงที่ไดอิเล็กทริกและค่าแทนเจนต์การสูญเสียไดอิเล็กทริกของลามิเนตเคลือบทองแดง- จำเป็นต้องได้รับการควบคุมอย่างเข้มงวดเช่นกัน วัสดุที่มีค่าคงที่ไดอิเล็กตริกต่ำและการสูญเสียอิเล็กทริกต่ำสามารถลดการสูญเสียและความล่าช้าระหว่างการส่งสัญญาณ รับประกันความสมบูรณ์ของสัญญาณ และตรงตามข้อกำหนดของ-วงจรความเร็วสูง
นอกจากการเคลือบทองแดง-แล้ว คุณภาพของฟอยล์ทองแดงก็ไม่สามารถละเลยได้ ฟอยล์ทองแดงคุณภาพสูงมีความเหนียวและการนำไฟฟ้าที่ดี ซึ่งสามารถลดความต้านทานของสายและการลดทอนสัญญาณได้อย่างมีประสิทธิภาพ ฟอยล์ทองแดงด้วยไฟฟ้าและฟอยล์ทองแดงรีดแต่ละชนิดมีข้อดีในด้านประสิทธิภาพ และควรเลือกอย่างสมเหตุสมผลตามสถานการณ์การใช้งานเฉพาะของ PCB นอกจากนี้ ประสิทธิภาพการหน่วงการติดไฟของวัสดุซับสเตรตยังเป็นตัวบ่งชี้ที่สำคัญในการวัดความน่าเชื่อถืออีกด้วย วัสดุหน่วงการติดไฟที่ได้มาตรฐานสากลสามารถป้องกันการแพร่กระจายของไฟในกรณีที่เกิดอุบัติเหตุได้อย่างมีประสิทธิภาพ ทำให้มั่นใจในความปลอดภัยของอุปกรณ์และบุคลากร
2 การออกแบบทางวิทยาศาสตร์ช่วยเพิ่มความน่าเชื่อถือ
การออกแบบ PCB ที่สมเหตุสมผลถือเป็นข้อกำหนดเบื้องต้นที่สำคัญในการรับรองความน่าเชื่อถือ ในขั้นตอนการวางแผนโครงร่าง ควรพิจารณาข้อกำหนดการกระจายความร้อนของส่วนประกอบ ข้อกำหนดความเข้ากันได้ทางแม่เหล็กไฟฟ้า และเส้นทางการส่งสัญญาณอย่างครบถ้วน กระจายส่วนประกอบที่มีการสร้างความร้อนสูงและสำรองพื้นที่กระจายความร้อนที่เพียงพอ เช่น การออกแบบจุดกระจายความร้อน ฟอยล์ทองแดงกระจายความร้อน ฯลฯ เพื่อช่วยลดอุณหภูมิในพื้นที่และป้องกันความเสียหายของ PCB เนื่องจากความร้อนสูงเกินไป สำหรับสายสัญญาณความเร็วสูง- การควบคุมความยาวสายไฟ อิมพีแดนซ์ลักษณะเฉพาะ และโครงสร้างการซ้อนสัญญาณอย่างเข้มงวดเป็นสิ่งจำเป็นเพื่อลดการสะท้อนของสัญญาณ สัญญาณข้าม และความล่าช้า เพื่อให้มั่นใจว่าการส่งสัญญาณมีความแม่นยำและเสถียร
การวางแผนเค้าโครงสายไฟและสายดินอย่างสมเหตุสมผลถือเป็นสิ่งสำคัญในการออกแบบสายไฟ เมื่อใช้การออกแบบบอร์ดหลาย- การแยกชั้นพลังงานออกจากชั้นพื้นดินและบรรลุการเชื่อมต่อที่ดีระหว่างพลังงานและกราวด์ผ่านจุดผ่านจำนวนมากสามารถลดเสียงรบกวนของพลังงานและการรบกวนทางแม่เหล็กไฟฟ้าได้อย่างมีประสิทธิภาพ ในเวลาเดียวกัน ให้หลีกเลี่ยงการเดินสายไฟเพื่อสร้างลูป และลดโอกาสที่จะเกิดรังสีแม่เหล็กไฟฟ้าและการรบกวนการรับสัญญาณ นอกจากนี้ การเพิ่มการออกแบบความแข็งแรงเชิงกลของ PCB อย่างเหมาะสม เช่น การเพิ่มเส้นขอบ การเสริมซี่โครง ฯลฯ สามารถปรับปรุงความสามารถของ PCB ในการต้านทานแรงกระแทกและการสั่นสะเทือนจากภายนอก และป้องกันการแตกหักและการเสียรูประหว่างการขนส่งและการใช้งาน
3 งานฝีมือที่เข้มงวดทำให้มั่นใจในคุณภาพการผลิต
กระบวนการผลิต pcb ส่งผลโดยตรงต่อความน่าเชื่อถือขั้นสุดท้าย ในกระบวนการเจาะ การควบคุมตำแหน่ง เส้นผ่านศูนย์กลาง และความลึกของรูเจาะอย่างแม่นยำทำให้ผนังเรียบและไม่มีเสี้ยน ซึ่งสามารถหลีกเลี่ยงข้อผิดพลาด เช่น การเชื่อมต่อที่ไม่ดี และการลัดวงจรของรูเคลือบโลหะที่เกิดจากปัญหาคุณภาพการเจาะ กระบวนการชุบด้วยไฟฟ้าเป็นกุญแจสำคัญในการรับรองความน่าเชื่อถือของการเชื่อมต่อไฟฟ้าของ PCB ด้วยการควบคุมองค์ประกอบ อุณหภูมิ ความหนาแน่นกระแส และพารามิเตอร์อื่นๆ ของสารละลายการชุบ ชั้นโลหะจะถูกสะสมอย่างสม่ำเสมอและหนาแน่นบนผนังรูและพื้นผิววงจร ช่วยเพิ่มค่าการนำไฟฟ้าและความแข็งแรงเชิงกลของรูเคลือบโลหะ
ความแม่นยำของกระบวนการแกะสลักก็มีความสำคัญไม่แพ้กัน การตั้งค่าพารามิเตอร์การกัดที่สมเหตุสมผลและการควบคุมกระบวนการสามารถรับประกันความแม่นยำของมิติและคุณภาพขอบของกราฟิกวงจร หลีกเลี่ยงการกัดเกินหรือการกัดวงจรไม่เพียงพอ และป้องกันการลัดวงจรหรือวงจรเปิดของวงจร ในกระบวนการบัดกรีหน้ากาก การเลือกหมึกประสานหน้ากากประสิทธิภาพสูง-ทำให้มั่นใจได้ว่าหมึกจะครอบคลุมพื้นผิวของ PCB อย่างสม่ำเสมอ ซึ่งสามารถป้องกันวงจรจากการกัดเซาะสิ่งแวดล้อมภายนอก และหลีกเลี่ยงปัญหาต่างๆ เช่น การเชื่อมต่อและการบัดกรีเสมือนระหว่างการบัดกรี ในเวลาเดียวกัน กระบวนการปรับสภาพพื้นผิวที่เข้มงวด เช่น การแช่สารเคมีและการปรับระดับอากาศร้อน สามารถปรับปรุงความสามารถในการบัดกรีและความต้านทานการเกิดออกซิเดชันของพื้นผิว PCB ได้ ช่วยยืดอายุการใช้งานของแผงวงจรพิมพ์
4 การทดสอบที่ครอบคลุมช่วยให้มั่นใจได้ถึงความน่าเชื่อถือตรงตามมาตรฐาน
การตรวจสอบคุณภาพเป็นด่านสุดท้ายในการป้องกันเพื่อให้มั่นใจในความน่าเชื่อถือของแผงวงจรพิมพ์ ในกระบวนการผลิต PCB จำเป็นต้องมีขั้นตอนการตรวจสอบหลายขั้นตอน การตรวจสอบด้วยแสงสามารถตรวจจับข้อบกพร่องในกราฟิกวงจรได้อย่างรวดเร็วและแม่นยำ เช่น การลัดวงจร วงจรเปิด ความกว้างของเส้นที่ผิดปกติ ฯลฯ การตรวจสอบรังสีเอกซ์-สามารถทะลุแผงวงจรพิมพ์ ตรวจจับรูที่เป็นโลหะภายใน การจัดตำแหน่งระหว่างชั้นของบอร์ดหลาย- และรับประกันความน่าเชื่อถือของโครงสร้างภายใน การวิเคราะห์ชิ้นเกี่ยวข้องกับการหั่น PCB ทางกายภาพ และสังเกตโครงสร้างภายในด้วยกล้องจุลทรรศน์เพื่อประเมินคุณภาพของกระบวนการ เช่น การเจาะ การชุบด้วยไฟฟ้า และการเคลือบ
นอกจากนี้ การทดสอบความน่าเชื่อถือด้านสิ่งแวดล้อมยังเป็นขั้นตอนสำคัญอีกด้วย ทดสอบความเสถียรของประสิทธิภาพของ pcb ภายใต้สภาพแวดล้อมที่แตกต่างกันผ่านการทดสอบจำลองสภาพแวดล้อม เช่น อุณหภูมิสูง อุณหภูมิต่ำ ความร้อนชื้น สเปรย์เกลือ ฯลฯ การทดสอบการสั่นสะเทือนและแรงกระแทกจะจำลองแรงภายนอกที่ PCB อาจได้รับระหว่างการใช้งานจริง โดยประเมินความแข็งแรงทางกลและความน่าเชื่อถือ ผ่านการทดสอบที่ครอบคลุมและเข้มงวดเท่านั้นจึงจะสามารถมั่นใจได้ว่า PCB ตรงตามข้อกำหนดการออกแบบและมาตรฐานความน่าเชื่อถือของสภาพแวดล้อมการใช้งาน
