ในฐานะผู้ให้บริการหลักของอุปกรณ์อิเล็กทรอนิกส์ นวัตกรรมทางเทคโนโลยีของแผงวงจรพิมพ์เป็นแรงผลักดันสำคัญสำหรับความก้าวหน้าของอุตสาหกรรมมาโดยตลอดบอร์ด HDIและบอร์ดหลายชั้นครองตำแหน่งสำคัญในสถานการณ์การใช้งานทางอิเล็กทรอนิกส์ที่แตกต่างกัน เนื่องจากข้อได้เปรียบทางเทคโนโลยีที่เป็นเอกลักษณ์

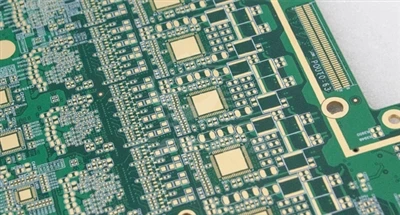

1, บอร์ด HDI:
(1) หลักการทางเทคนิคและลักษณะโครงสร้าง
บอร์ด HDI ขึ้นชื่อในด้านความสามารถในการเดินสายที่มีความหนาแน่นสูง- และผลิตขึ้นโดยใช้กระบวนการแบบชั้นซ้อน โดยจะค่อยๆ เพิ่มชั้นฉนวนและฟอยล์ทองแดงบนพื้นผิวหลัก และใช้เทคโนโลยีขั้นสูง เช่น การเจาะด้วยเลเซอร์และการเติมการชุบด้วยไฟฟ้า เพื่อสร้างโครงสร้างการเชื่อมต่อที่มีเอกลักษณ์ คุณลักษณะที่สำคัญของบอร์ด HDI อยู่ที่การประยุกต์ใช้เทคโนโลยีหลุมบอดและเทคโนโลยีหลุมฝัง รูบอดจะขยายไปถึงชั้นเฉพาะภายในแผงวงจรเท่านั้น และจะไม่ทะลุทั้งบอร์ด รูที่ฝังไว้นั้นถูกซ่อนไว้อย่างสมบูรณ์ภายในบอร์ด โดยเชื่อมต่อชั้นต่างๆ ของชั้นใน การออกแบบโครงสร้างรูแบบพิเศษนี้ทำให้สามารถจัดเรียงวงจรได้แน่นหนาในพื้นที่จำกัด ช่วยเพิ่มความหนาแน่นของสายไฟต่อยูนิตพื้นที่ได้อย่างมาก และช่วยให้สามารถรวมส่วนประกอบอิเล็กทรอนิกส์และวงจรที่ซับซ้อนได้มากขึ้นในขนาดแผงวงจรที่เล็กลง
(2) ข้อได้เปรียบหลัก
การบูรณาการสูงเป็นพิเศษ: บอร์ด HDI สามารถบรรลุการเดินสายที่มีความหนาแน่นสูง-ในพื้นที่ขนาดเล็ก ซึ่งตอบสนองความต้องการเร่งด่วนสำหรับการย่อขนาดและน้ำหนักเบาในผลิตภัณฑ์อิเล็กทรอนิกส์สมัยใหม่ ตัวอย่างเช่น ในเมนบอร์ดของสมาร์ทโฟน บอร์ด HDI สามารถเชื่อมต่อส่วนประกอบต่างๆ มากมาย เช่น โปรเซสเซอร์ โมดูลกล้อง โมดูลการสื่อสาร ฯลฯ ได้อย่างแน่นหนา ทำให้โทรศัพท์สามารถรักษารูปลักษณ์ที่มีน้ำหนักเบาในขณะที่มีฟังก์ชันอันทรงพลัง
ประสิทธิภาพการส่งสัญญาณที่เหนือกว่า: เนื่องจากวงจรสั้นลงและรูปแบบที่ได้รับการปรับปรุง บอร์ด HDI จึงลดความล่าช้าและการรบกวนในระหว่างการส่งสัญญาณได้อย่างมีประสิทธิภาพ ทำให้เหมาะอย่างยิ่งสำหรับการประมวลผลสัญญาณความถี่สูง-และความเร็วสูง- ในผลิตภัณฑ์ต่างๆ เช่น อุปกรณ์สื่อสาร 5G และการ์ดกราฟิกประสิทธิภาพสูง-ที่ต้องการความสมบูรณ์ของสัญญาณที่สูงมาก บอร์ด HDI สามารถรับประกันการส่งสัญญาณที่เสถียรและปรับปรุงประสิทธิภาพโดยรวมของอุปกรณ์
ความสามารถในการปรับเปลี่ยนการออกแบบที่ยืดหยุ่น: โครงสร้างหลาย-ชั้นของบอร์ด HDI ให้ความยืดหยุ่นสูงในการออกแบบ ทำให้สามารถออกแบบตามความต้องการตามความต้องการด้านการทำงานและรูปแบบผลิตภัณฑ์ที่แตกต่างกัน โดยตอบสนองความต้องการในการผลิตอุปกรณ์อิเล็กทรอนิกส์ที่หลากหลาย
(3) สถานการณ์การใช้งานทั่วไป
ในด้านเครื่องใช้ไฟฟ้านั้นมีการใช้กันอย่างแพร่หลายในผลิตภัณฑ์อิเล็กทรอนิกส์สำหรับผู้บริโภค เช่น สมาร์ทโฟน แท็บเล็ต และนาฬิกาอัจฉริยะ และเป็นการสนับสนุนทางเทคโนโลยีที่สำคัญในการทำให้อุปกรณ์เหล่านี้มีน้ำหนักเบาและมีประสิทธิภาพสูง-
ในด้านอุปกรณ์สื่อสาร บอร์ด HDI ใช้ในการประมวลผลสัญญาณ-ความถี่และความเร็วสูง-ในสถานีฐาน 5G เราเตอร์ และอุปกรณ์สื่อสารอื่นๆ เพื่อให้มั่นใจว่าการรับส่งข้อมูลมีความเสถียรและการทำงานของอุปกรณ์มีประสิทธิภาพ
ในด้านอุปกรณ์อิเล็กทรอนิกส์ทางการแพทย์ การย่อขนาดและความน่าเชื่อถือสูงของบอร์ด HDI ช่วยให้เกิดความแม่นยำและความชาญฉลาดของอุปกรณ์ทางการแพทย์ในเครื่องตรวจจับทางการแพทย์แบบพกพา อุปกรณ์ทางการแพทย์แบบฝัง และผลิตภัณฑ์อื่นๆ
2, บอร์ดหลายชั้น:
(1) หลักการทางเทคนิคและลักษณะโครงสร้าง
บอร์ดหลายชั้นหมายถึงแผงวงจรที่ประกอบด้วยรูปแบบสื่อกระแสไฟฟ้าตั้งแต่สามชั้นขึ้นไปสลับกับชั้นวัสดุฉนวน สามารถเชื่อมต่อทางไฟฟ้าระหว่างชั้นต่างๆ ผ่านรูทะลุ รูตัน หรือรูฝัง โดยนำแผงวงจรชั้นเดียว-หรือสองชั้น-มาซ้อนกันเพื่อสร้างเครือข่ายวงจรสามมิติที่ซับซ้อน- จำนวนเลเยอร์ในบอร์ดหลาย-สามารถปรับได้ตามความซับซ้อนของการออกแบบวงจร เลเยอร์ทั่วไปประกอบด้วย 4, 6, 8 และแม้แต่หลายสิบเลเยอร์ในซูเปอร์คอมพิวเตอร์และเซิร์ฟเวอร์บางตัว
(2) ข้อได้เปรียบหลัก
ความสามารถในการรองรับวงจรที่มีประสิทธิภาพ: บอร์ดหลายชั้นสามารถรองรับชิ้นส่วนอิเล็กทรอนิกส์จำนวนมากและการออกแบบวงจรที่ซับซ้อน ทำให้เหมาะสำหรับการสร้างระบบอิเล็กทรอนิกส์ประสิทธิภาพสูง-ขนาดใหญ่- ตัวอย่างเช่น ในเมนบอร์ดเซิร์ฟเวอร์ บอร์ดหลาย-ชั้นสามารถรวมโปรเซสเซอร์ โมดูลหน่วยความจำ อินเทอร์เฟซการจัดเก็บข้อมูล และส่วนประกอบอื่นๆ จำนวนมากเพื่อให้บรรลุการประมวลผลข้อมูลที่ซับซ้อนและฟังก์ชันการส่งข้อมูล
การแยกประสิทธิภาพทางไฟฟ้าที่ดี: ด้วยการแบ่งชั้นสื่อกระแสไฟฟ้าต่างๆ อย่างสมเหตุสมผล บอร์ดหลาย-ชั้นจึงสามารถแยกชั้นพลังงาน ชั้นสัญญาณ และชั้นกราวด์ออกจากกัน ลดการรบกวนสัญญาณระหว่างชั้น และปรับปรุงความเสถียรและความน่าเชื่อถือของวงจร ในอุปกรณ์อิเล็กทรอนิกส์ที่ต้องการความเข้ากันได้ทางแม่เหล็กไฟฟ้าสูง ข้อดีของบอร์ดหลาย-เป็นสิ่งสำคัญอย่างยิ่ง
ความแข็งแรงเชิงกลสูง: โครงสร้างหลาย-ชั้นของบอร์ดหลายชั้น- ให้ความแข็งแรงเชิงกลและความแข็งแกร่งที่ดี ซึ่งสามารถรักษาเสถียรภาพทางกายภาพของแผงวงจรในสภาพแวดล้อมการใช้งานที่ซับซ้อน และไม่เสียรูปหรือเสียหายได้ง่าย เหมาะสำหรับงานด้านต่างๆ เช่น การควบคุมทางอุตสาหกรรมและอุปกรณ์อิเล็กทรอนิกส์ในยานยนต์ที่ต้องการความน่าเชื่อถือสูง
(3) สถานการณ์การใช้งานทั่วไป
ในด้านการควบคุมทางอุตสาหกรรม: ในอุปกรณ์ระบบอัตโนมัติทางอุตสาหกรรม เครื่องมือกล CNC ตัวควบคุมหุ่นยนต์ และผลิตภัณฑ์ควบคุมทางอุตสาหกรรมอื่นๆ บอร์ดหลายชั้น-ช่วยให้มั่นใจได้ว่าอุปกรณ์จะทำงานได้อย่างมีเสถียรภาพในสภาพแวดล้อมทางอุตสาหกรรมที่รุนแรง เนื่องจากความสามารถในการรองรับวงจรที่แข็งแกร่งและความน่าเชื่อถือสูง
ในด้านอิเล็กทรอนิกส์ยานยนต์ มีการใช้กันอย่างแพร่หลายในระบบควบคุมอิเล็กทรอนิกส์ เช่น หน่วยควบคุมเครื่องยนต์ โมดูลควบคุมตัวถัง และระบบช่วยเหลือการขับขี่อัตโนมัติ เพื่อตอบสนองข้อกำหนดที่เข้มงวดด้านความน่าเชื่อถือ ความปลอดภัย และความทนทานของอุปกรณ์อิเล็กทรอนิกส์ในยานยนต์
ในด้านการบินและอวกาศ ประสิทธิภาพสูงและความน่าเชื่อถือของแผงหลายชั้น-เป็นปัจจัยสำคัญในการทำให้ภารกิจด้านการบินและอวกาศในส่วนประกอบหลักๆ เช่น ระบบนำทาง อุปกรณ์สื่อสาร และระบบควบคุมของเครื่องบินบรรลุผลได้อย่างราบรื่น
3 การเปรียบเทียบและการเลือกบอร์ด HDI และบอร์ดหลายชั้น
(1) ความยากของกระบวนการและต้นทุน
กระบวนการผลิตบอร์ด HDI ค่อนข้างซับซ้อน โดยเกี่ยวข้องกับเทคโนโลยีขั้นสูง เช่น การเจาะด้วยเลเซอร์และการแบ่งชั้น ซึ่งต้องใช้อุปกรณ์สูงและข้อกำหนดในการควบคุมกระบวนการ ส่งผลให้ต้นทุนการผลิตค่อนข้างสูง กระบวนการผลิตบอร์ดหลายชั้น-ค่อนข้างสมบูรณ์ โดยมีความยากลำบากในการผลิตน้อยกว่าและต้นทุนที่ควบคุมได้ค่อนข้างมาก โดยเฉพาะอย่างยิ่งในกรณีที่มีจำนวนชั้นน้อยกว่าและการออกแบบที่ค่อนข้างเรียบง่าย บอร์ดหลายชั้น-มีข้อได้เปรียบด้านต้นทุนที่ชัดเจน
(2) การมุ่งเน้นประสิทธิภาพ
บอร์ด HDI มุ่งเน้นไปที่-การเดินสายที่มีความหนาแน่นสูงและการส่งสัญญาณความเร็วสูง- เหมาะสำหรับสถานการณ์การใช้งานที่มีข้อกำหนดที่เข้มงวดสำหรับขนาดพื้นที่และประสิทธิภาพของสัญญาณ บอร์ดหลายชั้นให้ความสำคัญกับ-ความสามารถในการรับน้ำหนักและการแยกประสิทธิภาพทางไฟฟ้าของวงจรมากขึ้น ทำให้เหมาะสำหรับการสร้างระบบอิเล็กทรอนิกส์ขนาดใหญ่-และซับซ้อน
(3) การเลือกสถานการณ์การใช้งาน
ในการใช้งานจริง การเลือกบอร์ด HDI หรือบอร์ดหลาย-ต้องพิจารณาปัจจัยต่างๆ อย่างครอบคลุม เช่น ข้อกำหนดด้านการทำงานของผลิตภัณฑ์ ตัวบ่งชี้ประสิทธิภาพ งบประมาณต้นทุน และสภาพแวดล้อมการใช้งาน หากผลิตภัณฑ์แสวงหาการย่อขนาด ความบาง และมีข้อกำหนดสูงสำหรับการส่งสัญญาณ-ความถี่และความเร็วสูง- เช่น อุปกรณ์อิเล็กทรอนิกส์สำหรับผู้บริโภคและอุปกรณ์สื่อสาร บอร์ด HDI เป็นตัวเลือกที่ดีกว่า สำหรับสาขาต่างๆ เช่น การควบคุมทางอุตสาหกรรม อิเล็กทรอนิกส์ยานยนต์ และการบินและอวกาศที่ต้องใช้วงจรและส่วนประกอบจำนวนมาก รวมถึงความน่าเชื่อถือและความเสถียรสูง บอร์ดแบบหลายชั้นมีความเหมาะสมมากกว่า
